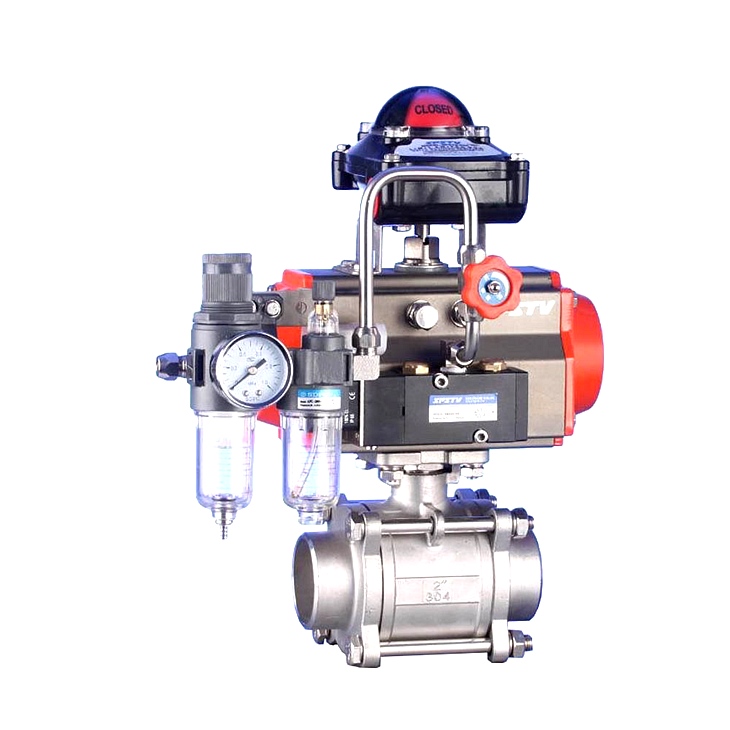

气动三件式球阀概述螺纹气动球阀分为单件式、两件式和三件式。采用精铸体，外观精美。采用弹性密封结构，密封可靠，开合方便。阀杆采用倒置密封的底部安装结构，当阀腔压力异常时，阀杆不会受到冲击。可作为切断或接收来自工业仪表的4-20mA信号，实现流量调节。气动三片式球阀的参数
【阀体材质】:304、316、316L
【阀板材质】:304、316、316L
【密封阀座】:聚四氟乙烯，PPL
【压力等级】:1.6-6.3兆帕
【标称尺寸】:DN10-DN100
【结构】:单件、两件、三件
【连接方式】:螺纹、焊接、夹具
【温度范围】:PTFE:-30 ~ 180 PPL:-30 ~ 250
【气动附件】:换向电磁阀、限位开关、空气过滤器减压阀、电动定位器、手轮机构。
【气压】:0.5兆帕
【气动执行机构】:双作用、单作用常闭、单作用常开。
【电磁阀电压】:交流220v/110v/380v/24v 50/60hz DC 24v/12v 10%至-10%
主要外形及连接尺寸 Q6（11、61、81、21）（F、N、P）-16-64
通径 | 外形连接尺寸 | 执行器型号 | ||||||||||
DN | in | d | 1 | G | 11 | 12 | D | 13 | C | 10 | H | |
15 | 1/2 | 15 | 73 | 1/2″ | 81 | 85 | 34 | 175 | 22 | 140/178 | 62/75 | GTD52/GTE65 |
20 | 3/4 | 20 | 85 | 3/4″ | 92 | 100 | 50.5 | 190 | 28 | 140/178 | 62/75 | GTD52/GTE65 |
25 | 1 | 25 | 91 | 1″ | 103 | 115 | 50.5 | 200 | 33 | 140/214 | 62/91 | GTD52/GTE80 |
32 | 11/4 | 32 | 112 | 11/4″ | 123 | 130 | 50.5 | 230 | 40 | 164/214 | 75/91 | GTD65/GTE80 |
40 | 11/2 | 40 | 120 | 11/2″ | 136 | 150 | 50.5 | 164/246 | 75/101 | GTD65/GTE90 | ||
50 | 2 | 50 | 147 | 2″ | 155 | 180 | 64 | 190/295 | 91/112 | GTD80/GTE100 | ||
65 | 21/2 | 65 | 168 | 21/2″ | 190 | 230 | 77.5 | 210/340 | 101/127 | GTD90/GTE115 | ||
80 | 3 | 80 | 204 | 3″ | 220 | 260 | 91 | 247/398 | 112,139 | GTD100/GTE125 | ||
