四氟密封蝶阀简介;
聚四氟乙烯密封蝶阀是为满足某些强酸碱腐蚀环境、石油、化工、食品等特殊领域的需要而设计的。聚四氟乙烯制成的阀体具有很强的防腐效果。在正常情况下,可以替代性价比更高的不锈钢阀体。蝶阀的蝶板安装在管道的直径方向。在蝶阀阀体的圆柱形通道中,盘形蝶板绕轴线旋转,旋转角度在0-90度之间,当旋转到90度时,阀门将完全打开。
聚四氟乙烯夹紧蝶阀可以配备AKR电动和BY气动执行器。可通过输入控制信号(4 ~ 20mADC或1~5VDC)和单相电源控制,实现智能(调节)和切换。它具有功能强、体积小、轻便宜人、性能可靠、匹配简单、循环量大的优点,特别适用于介质粘稠、含有颗粒和纤维的场合。
聚四氟乙烯密封蝶阀的主要特点是:
1.设计新颖合理,结构独特,重量轻,开合迅速。
2.操作扭矩小,操作方便,省力灵巧。
3.它可以安装在任何位置,便于维护。
4.密封件可更换,密封性能可靠,双向密封零泄漏。
5.该密封材料具有耐老化、耐腐蚀、使用寿命长的特点。
目前,聚四氟乙烯蝶阀作为一种用于实现管道系统启闭和流量控制的部件,已经广泛应用于石油、化工、冶金、水电等多个领域。在已知的蝶阀技术中,密封形式大多采用密封结构,密封材料有橡胶、聚四氟乙烯等。由于结构特点的限制,不适合耐高温、耐高压、耐腐蚀、耐磨等行业。
聚四氟乙烯密封蝶阀的适用范围:
聚四氟乙烯夹紧蝶阀适用于给排水、发电、石油、天然气(天然气)、化工、冶炼、食品(饮料)、医药、造纸、航运、环保等工程系统中输送各种腐蚀性和非腐蚀性流体介质的管道和容器,用于调节和切断介质的流动。
主要组成材料
阀体 | 阀板 | 转轴 | 衬套 | 阀座 | ||||
材料名称 | 代号 | 电镀球黑铸铁 | 代号 | 材料名称 | 材料名称 | 材料名称 | 代号 | 适用温度(℃) |
灰铸铁 | Z | 铝青铜 | B1 | 不锈钢 | 润滑青铜 | 天然胶 | X1 | -20~+85 |
球墨铸铁 | G | ZG1Cr18Ni9Ti | B2 | 碳钢 | 聚四氟乙烯 | 海帕伦 | X2 | -18~+135 |
铝青铜 | Q | 钛钢 | B3 | 乙丙橡胶 | X3 | -45~+135 | ||
ZG1Cr13Ni9Ti | T | CF8M不锈钢 | B4 | 氯丁橡胶 | X4 | -7~+93 | ||
CF8M不锈钢 | P | 碳钢 | B5 | 丁腈橡胶 | X5 | -12~82 | ||
碳钢 | R | CF8M不锈钢 | B6 | 耐磨橡胶 | X6 | -10~+50 | ||
C | B7 | 氟橡胶 | X7 | -23~+150 | ||||
耐热乙丙橡胶 | X9 | -20~+150 | ||||||
聚四氟乙烯 | F4 | +10~+150 |
PN1.0/PN1.6MPa

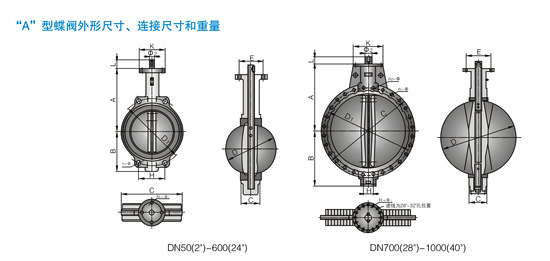

规格 | 尺寸 (am) | 重量 (kg) | ||||||||||||||
mm | inch | A | B | C | D | L | H | D1 | N-Φ | K | E | N1-Φ1 | Φ 2 | G | n2-M | |
50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | - | 2.5 |
65 | 25 | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 1362 | 4-265 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | - | 3.2 |
80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | - | 3.6 |
100 | 4 | 200 | 114 | 52.1 | 10.4 | 32 | 70.80 | 185 | 4-245 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | - | 4.9 |
125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | - | 7 |
150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | - | 7.8 |
200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 4-25 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | - | 13.2 |
250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | - | 19.2 |
300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | - | 32.5 |
350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | - | 41.3 |
400 | 16 | 400 | 309 | 86.5 | 389.6 | 512 | 100.47 | 515 | 4-26 | 197 | 158.75 | 4-20.6 | 33.15 | 488 | - | 61 |
450 | 18 | 422 | 328 | 105.6 | 440.51 | 512 | 88.39 | 565 | 4-26 | 197 | 158.75 | 4-20.6 | 38 | 539 | - | 79 |
500 | 20 | 480 | 361 | 131.8 | 491.5 | 642 | 96.99 | 620 | 4-26 | 197 | 158.75 | 4-20.6 | 41.15 | 593 | - | 128 |
600 | 24 | 562 | 459 | 152 | 592.5 | 702 | 113.42 | 725 | 4-30 | 276 | 215.9 | 4-22.2 | 50.65 | 816 | - | 188 |
700 | 28 | 624 | 520 | 163 | 695 | 6682 | 109.65 | 840 | 4-30 | 300 | 254 | 8-18 | 55 6335 | 895 | 4-M33 | 284 |
800 | 32 | 672 | 591 | 188 | 794.7 | 66 82 | 124 | 950 | 4-33 | 300 | 254 | 8-18 | 55 63.35 | 1015 | 368 | |
900 | 36 | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 | 713 |
1000 | 40 | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 | 864 |
注:DN50(2’)~ 800(32’)“A”型蝶阀分别适用于PN1.0/PN1.6MPa两种压力等级,表中每格两种尺寸分别表示PN1.0/PN1.6MPa的连接尺寸,与阀门连接
管道连接的法兰连接尺寸见法兰连接尺寸表(图1)。蝶阀的上法兰常用于手动、蜗轮传动、电动和气动驱动等。
在表DN50(2 ' ~ 500(20 ')中,D1和N-尺寸是蝶阀本身的安装定位尺寸,其中DN50(2 ' ~ 350(14 ')的D1和N-尺寸包括GB9112-99、DIN2501(德国)、BS4504(英国)。DN 400(16 ' ~ 500(20 ')包括GB9112-88、DIN2501、ISO2084和BS4504法兰连接标准。
